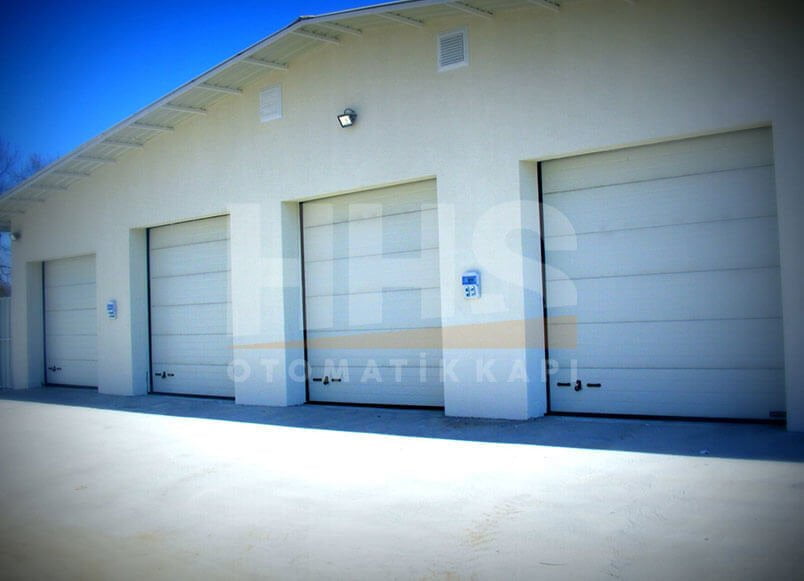

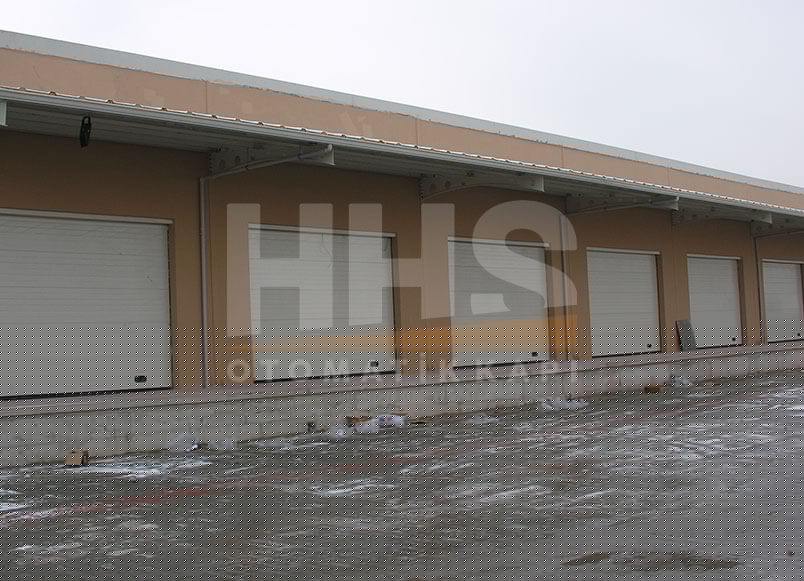

Endüstriyel seksiyonel kapılar, fabrika, depo, antrepo, itfaiye kapıları, otopark (garaj) kapıları gibi geniş aralıklara sahip alanları kapatmak için kullanılmaktadır. Yüksek güvenlik, ısı yalıtımı, ses yalıtımı ve yüksek hava izolasyonu sağlaması gibi sebeplerden dolayı pek çok şirketin tercih ettiği kapılardır. Yapıların mimari özelliklerine göre özel tasarım ve renkte imal edilebilir. Yatay olarak üst üste dizili, izolasyonlu panellerin yukarıya doğru kaymasıyla çalışır.
Endüstriyel seksiyonel kapıların dört bir yanı toz fitilleriyle çevrili olup, pek çok emniyet sistemi ile donatılmıştır. Her binaya uygun boyutta üretilebilen kapılar, üstün kaliteli ve kullanışlı yapıda oldukları için uzun ömürlü kullanım sağlamaktadır. Fabrika, depo gibi alanlar için yüksek konfor sağlayan seksiyonel kapılar, iş verimini olumlu etkilemektedir. Hızlı açılabilmeleri, açıldıkları zaman alan kaybı yaratmaları gibi sebeplerden dolayı iş yerlerinin günlük iş akışında bir aksamaya sebep olmamaktadır.
Otomatik ve manuel olmak üzere iki çeşitte üretilebilmektedir. Otomatik seksiyonel uygulamalarda kapı uzaktan kumanda, loop dedektör, radar, emniyet fotoseli, siviç ve pnömatik emniyet sistemi ile açılabilmektedir. Üstelik kapıların motorları ipli manuel ve zincir calaskal sistemli olarak üretilmektedir. Bu özelliği sayesinde, elektrik kesintisi yaşandığı anda kapıyı manuel olarak açıp kapama mümkün hale gelmektedir. Seksiyonel kapılarda düşmelere ve yaralanmalara karşı önlem için yay kırılma emniyet cihazı ile halat kopma emniyet cihazı bulunmaktadır. Bu özellikleri sayesinde iş güvenliği ve emniyeti sağlamaktadır.
Kapı sektöründe son yılların en büyük yeniliği olarak görülen seksiyonel kapıların en ön plana çıkan özellikleri; hızlı açılmaları, açıldıklarında alan kaybına sebep olmamaları, dört bi yanındaki lastik fitilleriyle üstün sızdırmazlık, kapı gövdesinde galvanize çeliğin mukavemeti ve içindeki yüksek yoğunluklu poliüretan malzemenin yalıtım değerleridir.
Bina yapısına göre imal edilebilmektedirler. Kapı üst kotu ile tavan arasındaki boşluğu en uygun şekilde kullanarak, ray içerisinde kayarak yataklanırlar. Bu boşluğun mesafesine göre değişik yataklama alternatifleri mevcuttur. Manuel ve motorlu olarak uygulanabilmektedirler.
Yerçekimine karşı hareket eden tüm mekanizmalarda olması gerektiği gibi seksiyonel kapılarda da, düşmelere ve yaralanmalara karşı halat kopma emniyet cihazı ve yay kırılma emniyet cihazı uyguladığımız kapılarda standarttır.
Bunun yanında kapı alt kenarının bir cisme veya insana teması ile kapı hareketini kesen optik sensör veya temassız durdurma sağlayan öncü fotosel standart olarak sunulmaktadır.

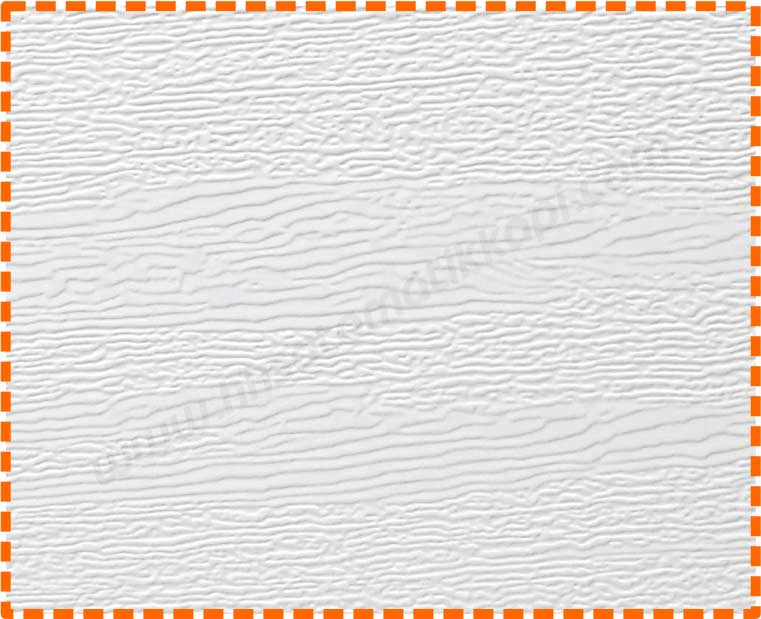

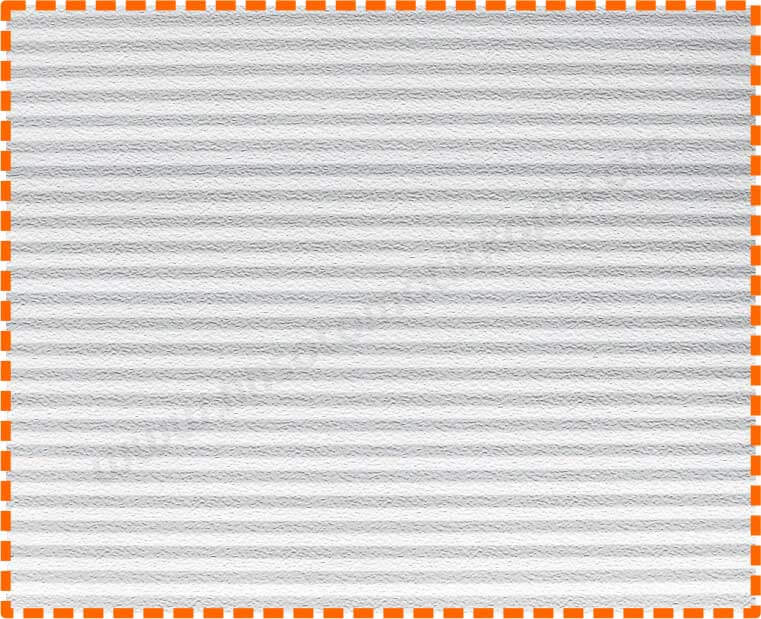

Panellerde arası yüksek yoğunluklu poliüretan dolgulu sac paneller, yüksek ölçüde izolasyon sağlar. İç ve dış saclar arasında temas olmadığından ısı köprüsü oluşturmazYanlarda, altta ve üstte konumlanmış lastik contalar sayesinde ısı ve hava geçişi engellenir.Pencere uygulamalarında çift pleksiler arasında oluşturulan hava boşluğu sayesinde yalıtım sağlar.İsteğe bağlı olarak sunulan çift kat kenar contaları ile oluşan hava boşluğu sayesinde daha fazla yalıtım sağlar.
Seksiyonel kapılar; Galvanize yan raylar içinde polyamid tekerler sayesinde hareket sağlar.Kapının hiçbir noktasında metal metale sürtünme yapmadığından düşük sürtünme katsayısına sahiptir.Hızlı motorlar ile yapılan uygulamalarda kullanılan tandem (Çift) teker sayesinde hızlı ve sessiz çalışır.Uzun ömürlü teker sistemi, düşük bakım maliyetleri sayesinde verimli bir toplam kullanım süresi sağlar.
Seksiyonel kapılar; çalışma mantığı sayesinde yukarı/aşağı hareketi ile tüm alanın kullanılabilmesini sağlar.Kanatlı veya katlanır kapılar gibi açılma/kapanma zamanında yer kaplamazlar.Bina yapısına uyumlu ray seçenekleri ile çalışma hattın boyunca kayıpsız alan sağlarlar. Bina yüksekliğine göre dikey hareket yaparak çalışırlar.Dikey çalışma sisteminin avantajı sayesinde kapı içinde ve dışında tüm alan kullanılabilmektedir.

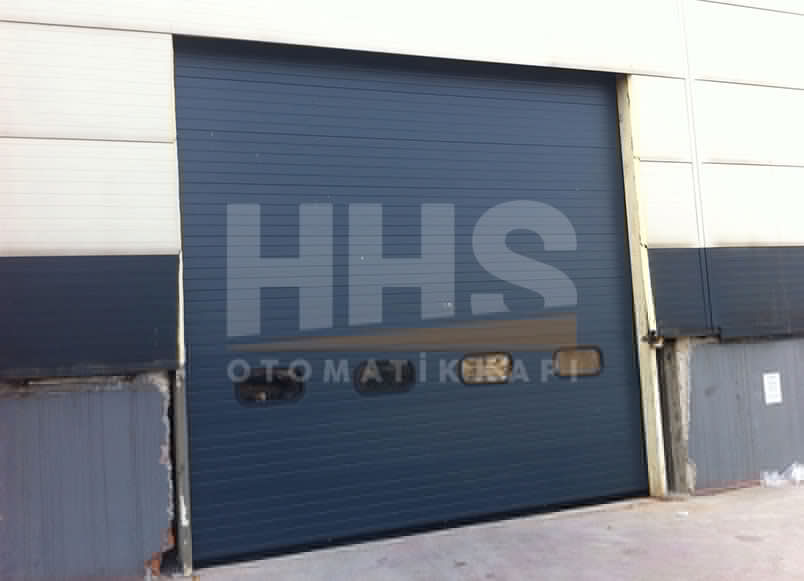

Standart Panelli Seksiyonel Kapılar, Tamamı kapalı olarak uygulanan modeldir.

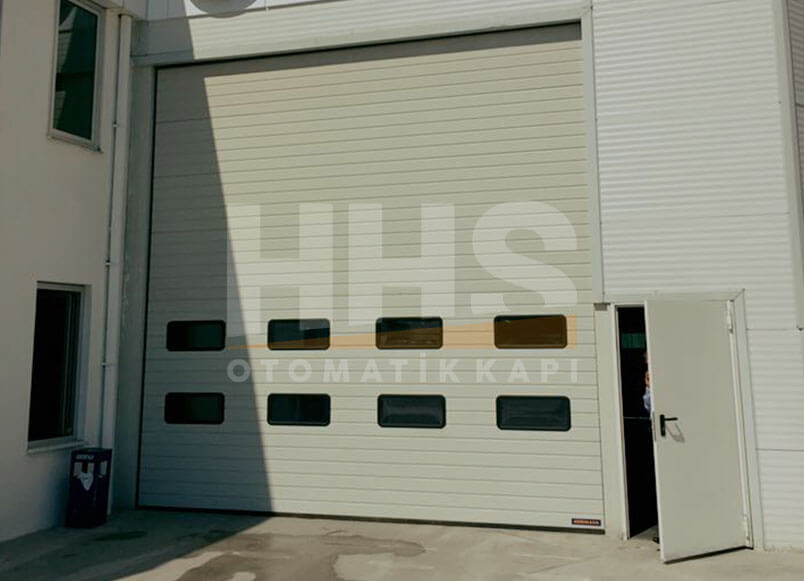

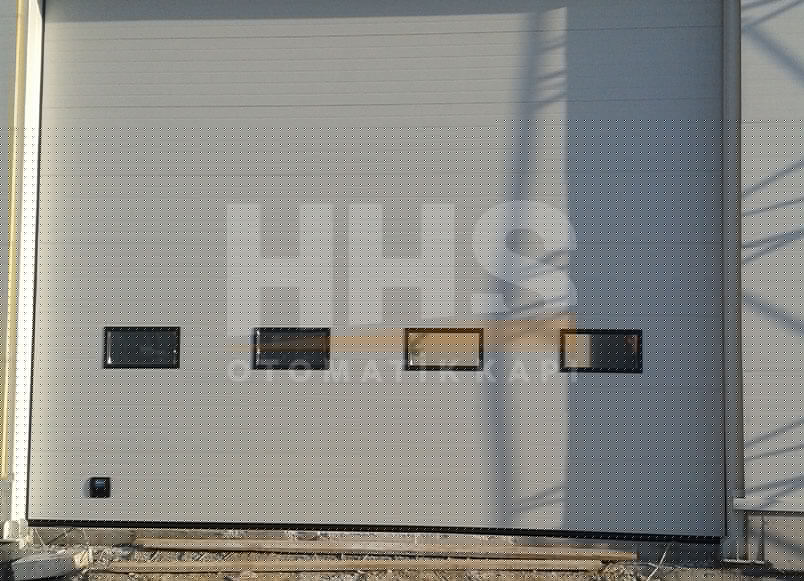

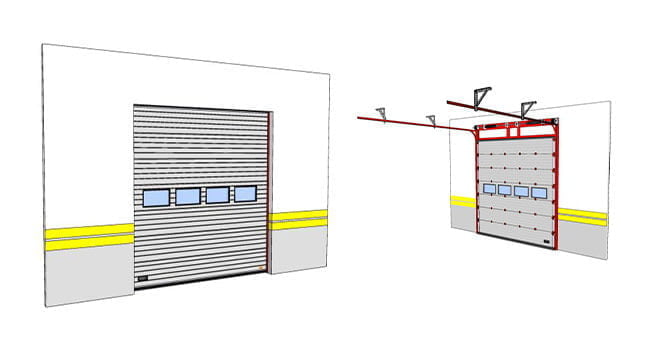

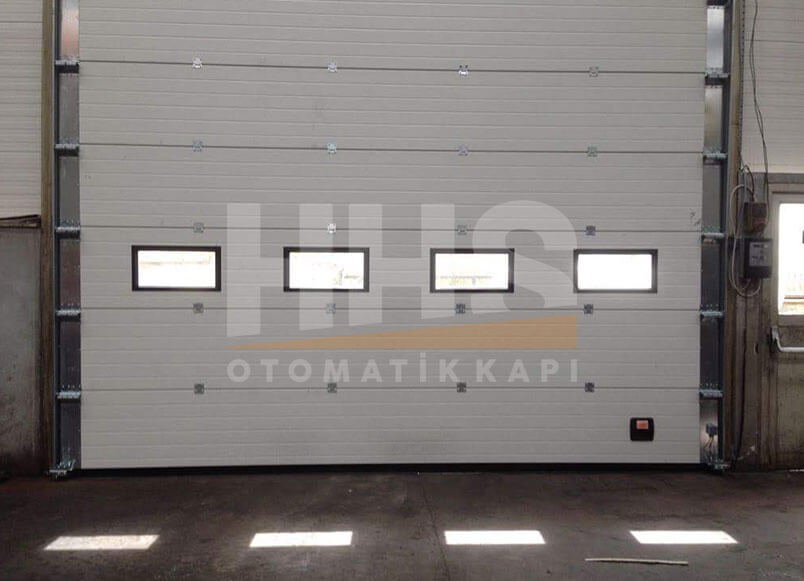

Standart Panelli Seksiyonel Kapıların belli panellerine istenen adette pencere uygulanabilir. Bu pencerelerin seçenekleri vardır. Uygulanan şeffaf pleksiden imal pencereler tek, çift veya üç cidar olabilir. Yaratılan hava boşluğu sayesinde yüksek ölçüde yalıtım sağlanır. Ayrıca iç mekana aydınlık sağlanarak enerji verimliliğine katkı sağlanabilir.Pencereler hakkında daha fazla detay için aksesuarlar bölümünü inceleyebilirsiniz.

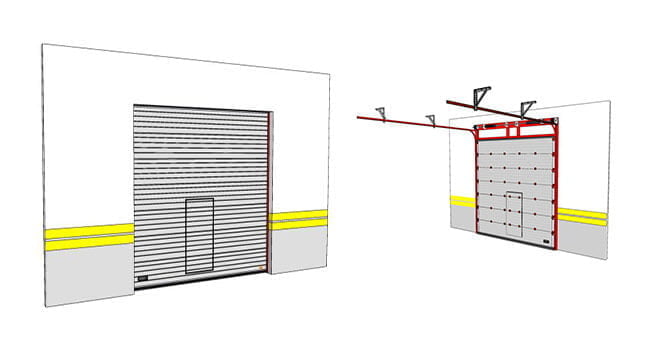

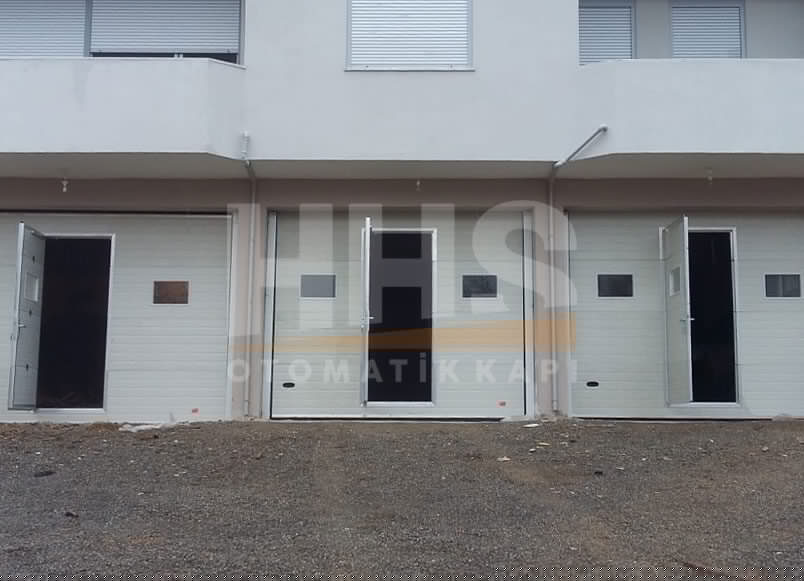

Seksiyonel kapıların içine personel geçişi için menteşeli açılır yavru kapıları uygulanabilir. Böylece personel geçişlerinde büyük kapının açılıp kapanmasını engelleyerek enerji verimliliği sağlanırken, zaman kaybı yaşanmaz.Eşikli ve eşiksiz uygulanabilir. Detaylı bilgiyi personel kapıları bölümünden alabilirsiniz.
Daha davetkar bir görüntü sağlamak için tercih edilirler. İç mekana daha fazla aydınlık sağlarlar. Alttan ve/veya üsten standart paneller kullanılarak farklı görsel seçenekler sağlanabilir. En altta kirlenmeye daha müsait alanların kapalı panel ile uygulanması sık tercih edilir.
Eşikli ve eşiksiz personel kapıları ile uygulanabilir.
Tek veya çift cidar pleksi ile uygulanabilir. Çift cidar pleksi arasında oluşan hava boşluğu sayesinde yüksek ölçüde yalıtım sağlanabilir.

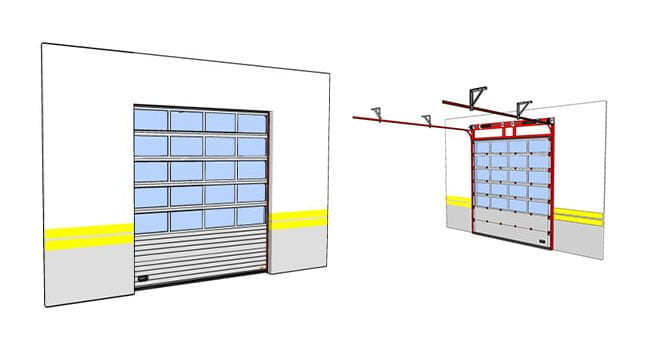

Otomobil satış veya servis noktalarında, araç muayene istasyonu gibi vitrin oluştulmak istenen mekanlarda tercih edilir. Dikey direk kullanılmaması iç mekanın daha görünür olmasını sağlar.
Daha davetkar bir görüntü sağlamak için tercih edilirler. İç mekana daha fazla aydınlık sağlarlar. Alttan ve/veya üsten standart paneller kullanılarak farklı görsel seçenekler sağlanabilir. En altta kirlenmeye daha müsait alanların kapalı panel ile uygulanması sık tercih edilir.
Eşikli ve eşiksiz personel kapıları ile uygulanabilir.
Tek veya çift cidar pleksi ile uygulanabilir. Çift cidar pleksi arasında oluşan hava boşluğu sayesinde yüksek ölçüde yalıtım sağlanabilir.
Seksiyonel kapılar bina geometrisi ile tam uyumlu imal edilmektedir. Bina kiriş yapısına göre tasarlanırlar. Kapı net yüksekliği ile tavan arasındaki mesafeye göre ve çatı formuna göre imal edilerek montaj yapılırlar. Böylece bina içinde minimum alan kaplayarak kullanım kolaylığı sağlarlar.
Düşük (Alçak) yataklama veya Low Lift olarak isimlendirilir.
Kapı üst kotu ile tavan kotu arasındaki mesafe düşük olduğu durumlarda uygulanır.
Çift yatay ray kullanılarak en üst tekerin kirişe tam temasını sağlar. Yay paketi önde ve arkada olmak üzere iki farklı şekilde uygulanır.
100 mm – 250 mm arasında kiriş yüksekliklerine uygulanabilir.
Seksiyonel kapılar bina geometrisi ile tam uyumlu imal edilmektedir. Bina kiriş yapısına göre tasarlanırlar. Kapı net yüksekliği ile tavan arasındaki mesafeye göre ve çatı formuna göre imal edilerek montaj yapılırlar. Böylece bina içinde minimum alan kaplayarak kullanım kolaylığı sağlarlar.

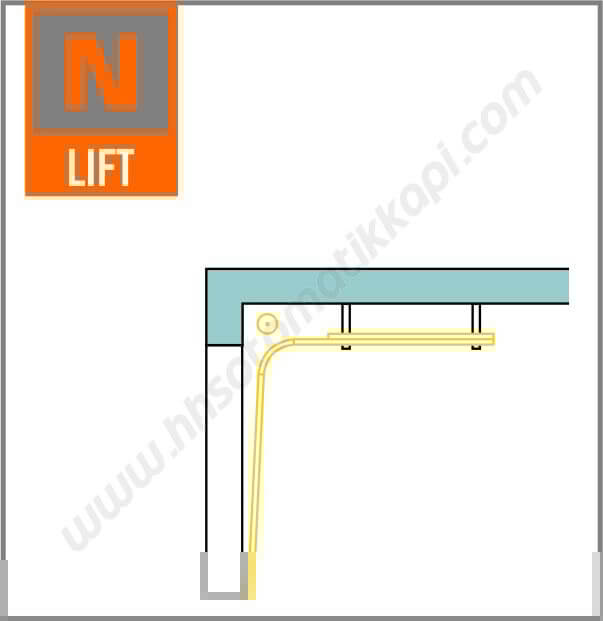

Standart yataklama veya Normal Lift olarak isimlendirilir.
Kapı üst kotu ile tavan kotu arasındaki mesafe 500 mm’den büyük olduğu durumlarda uygulanır.
Yay paketi kapı önünde konumlanır.
500 mm kiriş yüksekliklerine uygulanabilir.
Seksiyonel kapılar bina geometrisi ile tam uyumlu imal edilmektedir. Bina kiriş yapısına göre tasarlanırlar. Kapı net yüksekliği ile tavan arasındaki mesafeye göre ve çatı formuna göre imal edilerek montaj yapılırlar. Böylece bina içinde minimum alan kaplayarak kullanım kolaylığı sağlarlar.

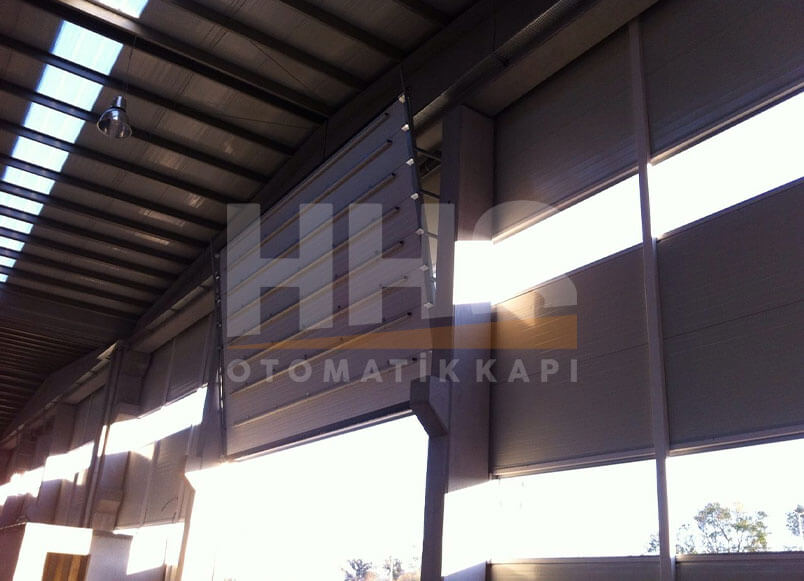

Yüksek yataklama veya High Lift olarak isimlendirilir.
Kapı üst kotu ile tavan kotu arasındaki mesafe 500 mm’den büyük olduğu durumlarda uygulanır.
Yay paketi kapı önünde konumlanır.
500 mm den kapı boyu kadar kiriş yüksekliklerine uygulanabilir.
Seksiyonel kapılar bina geometrisi ile tam uyumlu imal edilmektedir. Bina kiriş yapısına göre tasarlanırlar. Kapı net yüksekliği ile tavan arasındaki mesafeye göre ve çatı formuna göre imal edilerek montaj yapılırlar. Böylece bina içinde minimum alan kaplayarak kullanım kolaylığı sağlarlar.

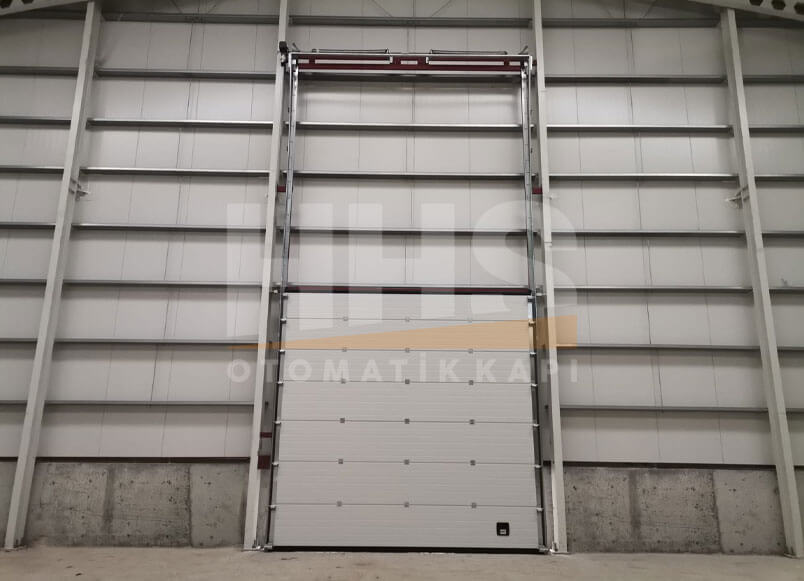

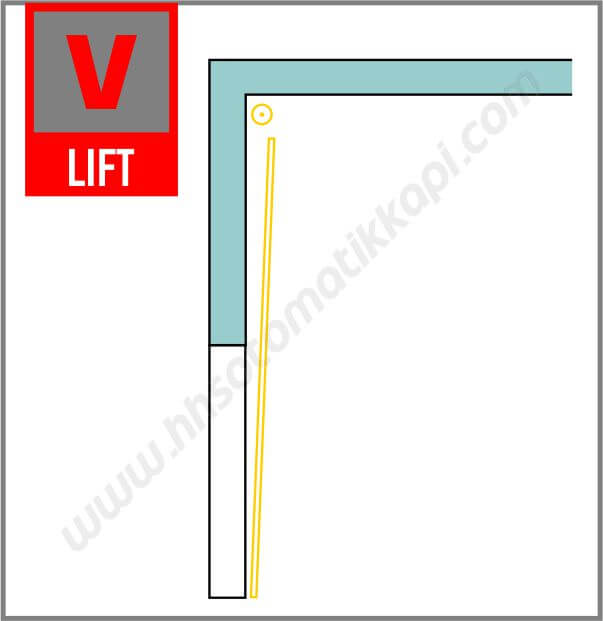

Dikey – Gyotin yataklama veya Vertical Lift olarak isimlendirilir.
Kapı üst kotu ile tavan kotu arasındaki mesafe net geçiş yüksekliğinden büyük olduğu durumlarda uygulanır.
Yay paketi kapı önünde konumlanır.
Kapı net geçiş yüksekliğinin iki katı kiriş yüksekliği olduğu durumlarda uygulanabilir.
Seksiyonel kapılar bina geometrisi ile tam uyumlu imal edilmektedir. Bina kiriş yapısına göre tasarlanırlar. Kapı net yüksekliği ile tavan arasındaki mesafeye göre ve çatı formuna göre imal edilerek montaj yapılırlar. Böylece bina içinde minimum alan kaplayarak kullanım kolaylığı sağlarlar.

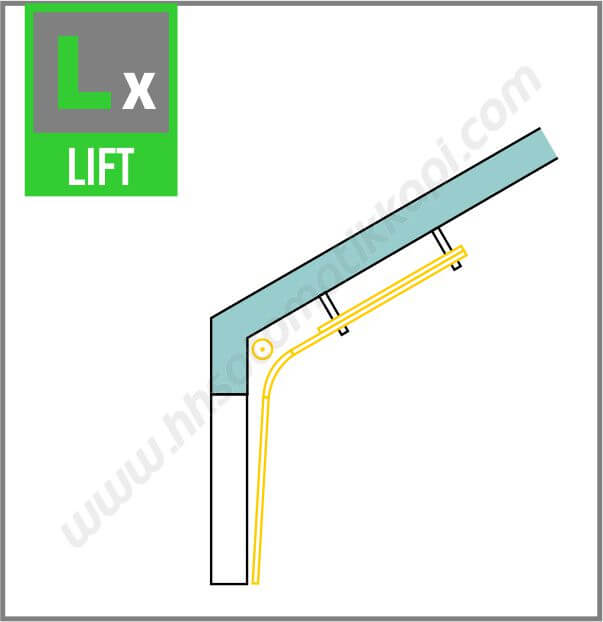

Çatıya Paralel Düşük yataklama veya Offset Low Lift olarak isimlendirilir.
Çatı eğimine paralel yatay raylar imal edilerek uygulama yapılır.
Yay paketi kapı önünde konumlanır.
Kiriş yüksekliği 100mm – 250 mm arasında olduğunda uygulanır.
Seksiyonel kapılar bina geometrisi ile tam uyumlu imal edilmektedir. Bina kiriş yapısına göre tasarlanırlar. Kapı net yüksekliği ile tavan arasındaki mesafeye göre ve çatı formuna göre imal edilerek montaj yapılırlar. Böylece bina içinde minimum alan kaplayarak kullanım kolaylığı sağlarlar.
Çatıya Paralel Standart yataklama veya Offset Normal Lift olarak isimlendirilir.
Kapı üst kotu ile tavan kotu arasındaki mesafe 500 mm’den büyük olduğu durumlarda uygulanır. Yatay raylar çatı eğimine paralel olacak şekilde imal edilerek uygulama yapılır.
Yay paketi kapı önünde konumlanır.
500 mm kiriş yüksekliklerine uygulanabilir.
Seksiyonel kapılar bina geometrisi ile tam uyumlu imal edilmektedir. Bina kiriş yapısına göre tasarlanırlar. Kapı net yüksekliği ile tavan arasındaki mesafeye göre ve çatı formuna göre imal edilerek montaj yapılırlar. Böylece bina içinde minimum alan kaplayarak kullanım kolaylığı sağlarlar.
Düşük Yaylı Yüksek yataklama olarak isimlendirilir.
Kapı üst kotu ile tavan kotu arasındaki mesafe 500 mm’den büyük olduğu durumlarda uygulanır. Yay paketi tavanda değil kiriş kotunda konsol yapılarak uygulanır. Montaj ve Servis esnasında kolaylık sağlar.
500 mm den kapı boyu kadar kiriş yüksekliklerine uygulanabilir.
Seksiyonel kapılar bina geometrisi ile tam uyumlu imal edilmektedir. Bina kiriş yapısına göre tasarlanırlar. Kapı net yüksekliği ile tavan arasındaki mesafeye göre ve çatı formuna göre imal edilerek montaj yapılırlar. Böylece bina içinde minimum alan kaplayarak kullanım kolaylığı sağlarlar.

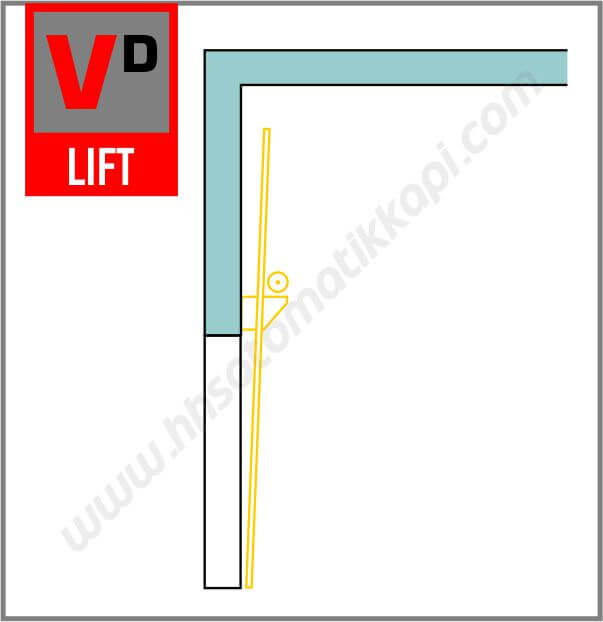

Dikey – Gyotin yataklama veya Vertical Lift olarak isimlendirilir.
Kapı üst kotu ile tavan kotu arasındaki mesafe net geçiş yüksekliğinden büyük olduğu durumlarda uygulanır.
Yay paketi tavan kotunda değil kiriş kotunda konsol yapılarak uygulanır. Montaj ve servis esnasında kolaylık sağlar.
Kapı net geçiş yüksekliğinin iki katı kiriş yüksekliği olduğu durumlarda uygulanabilir.
Kapı şaftını tahrikleyen redüktör sisteminin çekme zincirli caraskal sistemi ile açılması ve kapanması mantığı ile çalışır.
Kapı tam açıldığında ve tam kapandığında zincir tutucusu sayesinde kapı sabitlenir.
Torsiyon yayları kapı ağırlığını dengelediği için zincir çekme kuvveti kullanıcıya yansımaz.
Kapı yanında, kullanıcı göz hizasında konumlandırılan buton/butonlar sayesinde kapı hareketi tetiklenir.
Tek butonlu (aç-dur-kapat-dur), çift butonlu (aç/kapa), üç butonlu (aç/dur/kapat), anahtarlı şalterli veya dört butonlu (aç/dur/kapat/kısmi açma) şeklinde grup butonlar tercih edilebilir.
Buton grupları, IP44 sızdırmazlık sınıfına sahiptir. Su, hava ve toz geçirmez.
Seksiyonel kapılar kablosuz uzaktan kumanda ile kontrol edilebilir.
Fortlift operatörlerinin operasyon esnasında hatta hareket halindeyken kumanda ile kapıyı kontrol etmeleri sağlanabilir.
Tek kapıya 1024 adete kadar kumanda tanımlanabilir. 240 adet kapının tek kumanda ile kontrolü sağlanabilir.

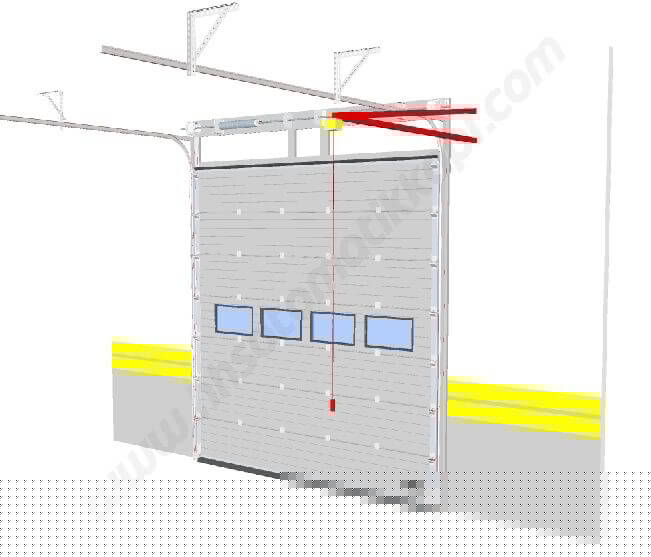

Fortlift trafiği olan kapılarda, operatörün fortliftten inmeden, tavandan ağağıya uzanan halat veya plastik zinciri aşağıya çekmesi ile kapı açılmaya başlar.
Ayarlanan otomatik kapanma süresi sonunda kapı kendi kapanır.
IP44 koruma sınıfına sahip switch mekanizması dış hava şartlarında da kullanılmaya müsaittir.
Kapı iniş hattının bir miktar içerisinden veya dışarısından montaj yapılan infrared (kızılötesi) ışın ile algılama sağlayan fotosellerin arasına girildiğinde kapı açılma hareketine başlar.
Ayarlanan otomatik kapanma süresi sonunda kapı kendi kapanır.
IP44 koruma sınıfına sahip fotoseller dış hava şartlarında da kullanılmaya müsaittir.
Kapı üst noktasına montaj yapılan hareket sensörüleri (radar) sayesinde, kapı iç veya dışında ayarlanan bölge içerinde hareket algılandığında kapı açılma hareketine başlar.
Radarlar zemindeki değişiklikleri algılayarak çalışır. Hassasiyetleri ayarlanabilir.
Ayarlanan otomatik kapanma süresi sonunda kapı kendi kapanır.
IP44 koruma sınıfına sahip radarlar dış hava şartlarında da kullanılmaya müsaittir.

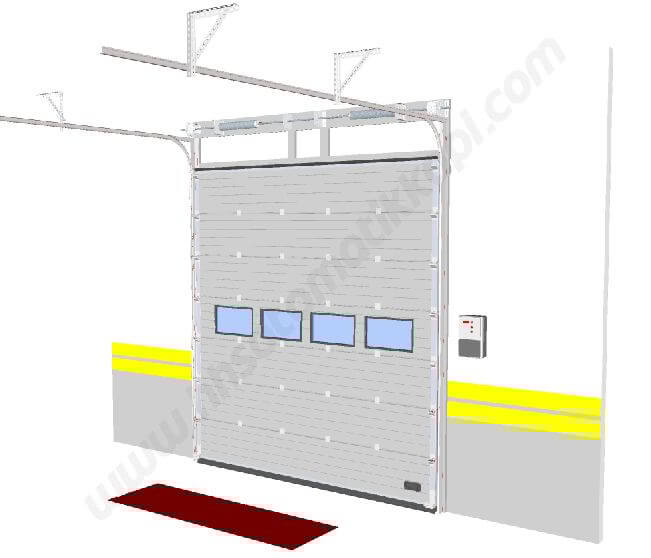

Kapı içinde veya dışında algılanması istenen alan çevresine, beton altına montaj yapılan kablolama ile indüksiyon etkisi sağlanır. Metal cisimlerin algılanması sağlanır. Kapıya açma komutu verilebilir.
Loop dedektörler zemindeki metal farkını algılayarak çalışır. Hassasiyetleri ayarlanabilir.
Ayarlanan otomatik kapanma süresi sonunda kapı kendi kapanır.
Yay güvenlik cihazı; Yayların birinin ömrünü tamamlaması ve kırılması durumunda şaftı kitleyerek kapının düşmesini engeller.
Kapı ağırlığına ve yay ebatlarına göre seçilir ve uygulanır. Her yay için bir adet kullanılır.
Sağ ve sol olarak seçilir.

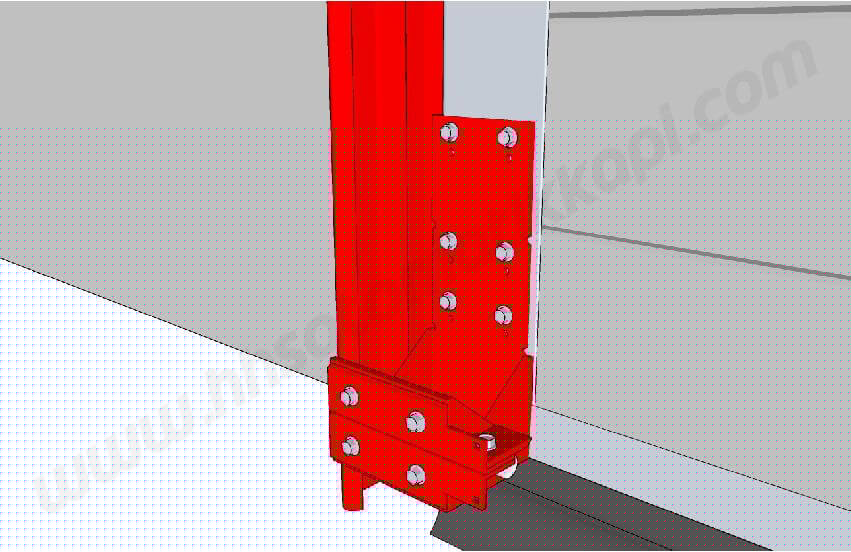

Halat kopma emniyet cihazı; Halatlardan birinin kopması durumunda, kapı alt konsolundaki mekanizma üzerindeki bıçaklar, yan raylara kilitlenerek kapının serbest düşmesine engel olur.
Kapı ağırlığına ve yay ebatlarına göre seçilir ve uygulanır. Her iki halat için birer adet kullanılır.
Sağ ve sol takım olarak uygulanır.

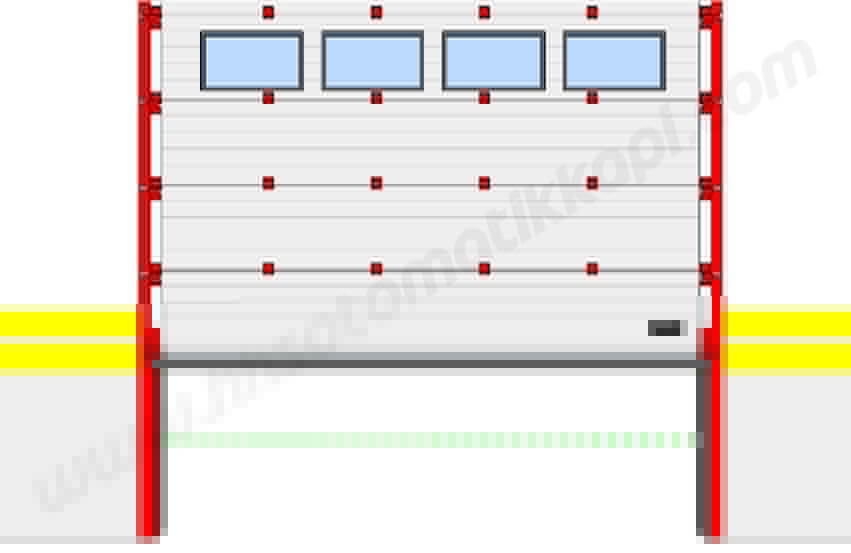

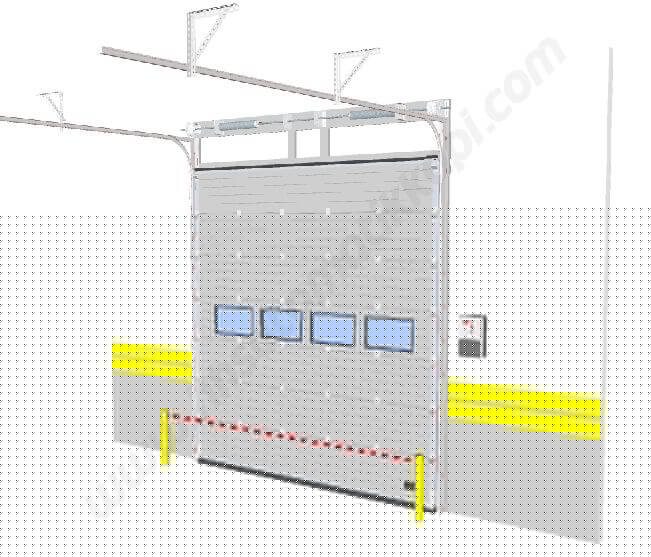

Kapı iniş hattının içine ve/veya dışına montaj yapılır. Kapı kapanıyorken kapı iniş hattında hareket eden veya duran cisimleri ve insanları algıladığında kapıyu durdurur ve geri açar.
Sıva altı ve sıva üstü modelleri vardır. Koruma demirleri ile çarpmalara karşı korunabilir.
Emniyet fotoselleri (NC) kapalı kontak çalışır yani arızalandığında kapı çalışmaz.

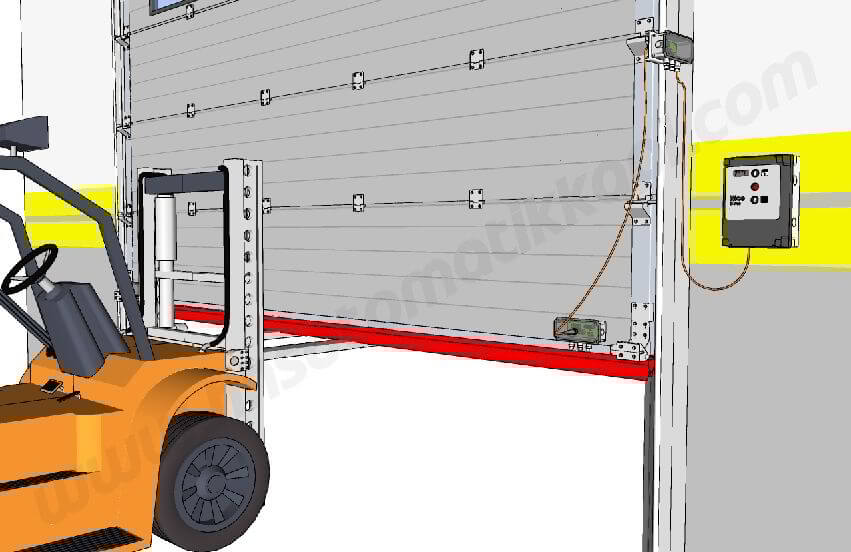

Kapı alt contasının içine yerleştirilen cihaz sayesinde kapı kapanırken, alt conta bir cisme dokunarak hareketini durdurur.
Pnömatik Alt Kenar Emniyet Cihazı : Alt contanın içindeki hava basıncını kontrol eder. Conta bir cisme dokunduğunda iç hava basıncı artarak kontrol ünitesinin güvenlik girişlerini tetikler.
Optik Alt Kenar Emniyet Cihazı : Alt contanın sağ ve sol başında bulunan infrared gözler, conta bir cisme temas ettiğinde iletişime geçerek kontrol ünitesinin ilgili birimine tetik verir.
Alt kenar emniyet cihazları (NC) kapalı kontak çalışır yani cihaz arızalandığında kapı çalışmaz.
Kapı açıklığında tüm alanı tarayan infrared ışınlar arasında bir cisim algılandığında kapı kapanma hareketini durdurur.
Infrared çoklu ışın mantığıyla çalışır. Alıcı ünite ve verici ünite arasında 150 mm aralıklarla ışınlar loop olarak birbirini tamamlar. Araya cisim girdiğinde loop kesilir ve kontrol ünitesinin güvenlik girişleri tetiklenerek kapı durur ve geri açılma hareketi yapar.
Cisimlere temas etmeden devreye girdiğinden üst düzey bir güvenlik ekipmanıdır.
Boy fotoselli emniyet cihazları (NC) kapalı kontak çalışır yani cihaz arızalandığında kapı çalışmaz

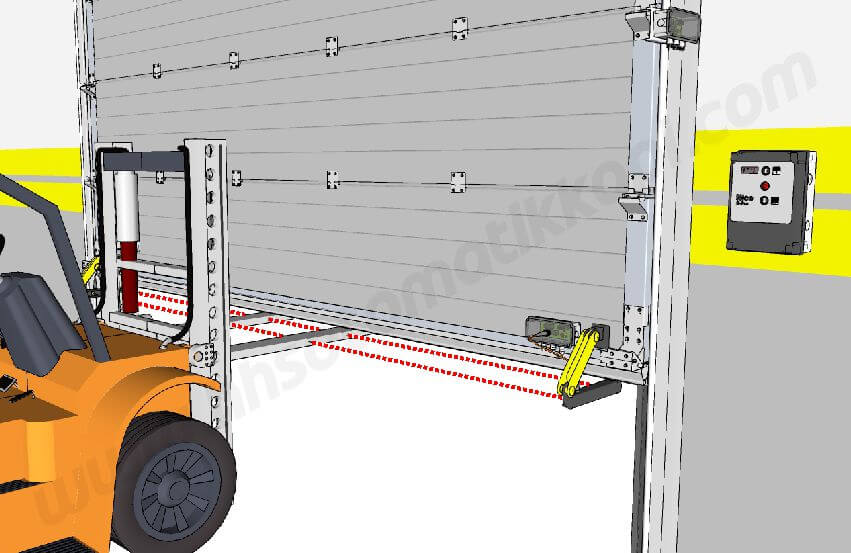

Kapı kapanırken alt kenarın 10 cm öncesinden itibaren iç ve dış hattı tarayan infrared ışınlar, kapının cisimlere temas etmeden durmasını sağlar.
Kapının tam kapanmasına 10 cm kala, mafsal kolları katlanarak iç mekanda gizlenir.
Kapı iniş hattının içinde ve dışında tüm alan kapı dokunmadan önce
Boy fotoselli emniyet cihazları (NC) kapalı kontak çalışır yani cihaz arızalandığında kapı çalışmaz.
Kapı içinde ve/veya dışında zemin kaplamasının içine yerleştirilen özel kablo sayesinde indüksiyon alanı oluşturularak bu alana giren metal cisimler tespit edilir ve kontrol ünitesinin güvenlik girişleri tetiklenerek kapı hareketi durdurulur.
Genellikle betonda kesilen 1 cm kalınlığında ve 3 cm derinlikteki kesik arasına indüksiyon koblosu yerleştirilir. Loop bölgesindeki metal farkını algılayarak çalışır.
Fortlift, transpalet gibi tüm metal cizimlerin algılanması sağlanabilir. Hassasiyet ayarlaması yapılarak istenmeyen cisimlerin algılanması engellenebilir.
Loop dedektörleri (NC) kapalı kontak çalışır yani cihaz arızalandığında kapı çalışmaz.

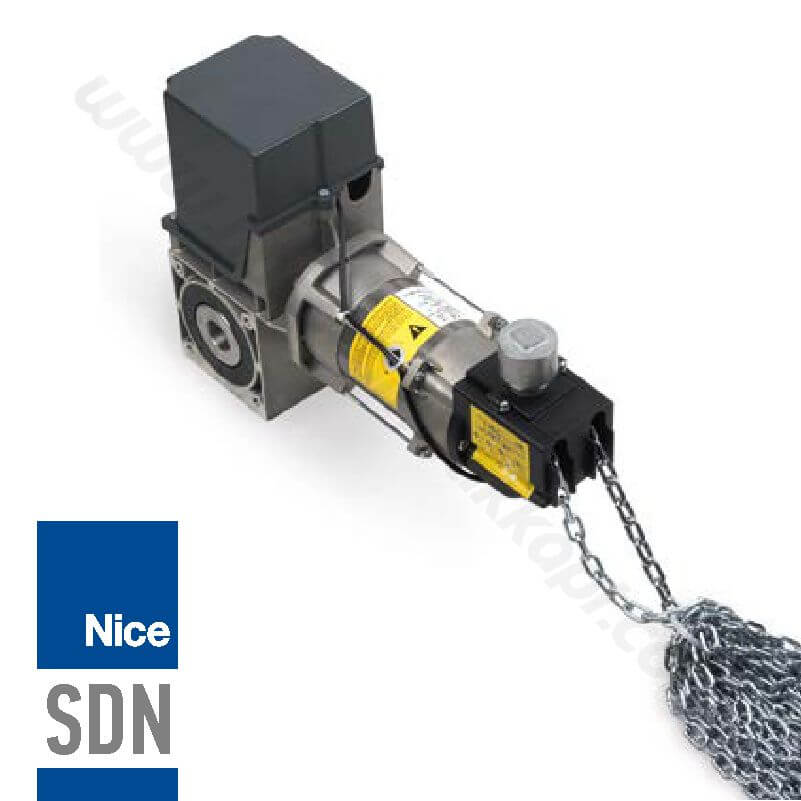

Direk milden (şafttan) tahrikli motor sistemidir. Zincirli (Caraskal) Manuel mekanizmasına sahiptir. 70, 100, 120 ve 140 Nm modelleri mevcuttur. Tri-Phase besleme ile çalışır.
| Maksimum Tork | : | 100-140 Nm |
| Motor Gücü | : | 0,37-0,50 kW |
| Elektrik Girişi | : | 3×230 – 3×400 V |
| Çektiği Akım | : | 1,8-3,45 Amper |
| Çalışma Sürekliliği | : | 6-7 kez/saat |
| Koruma Sınıfı | : | IP 54 |

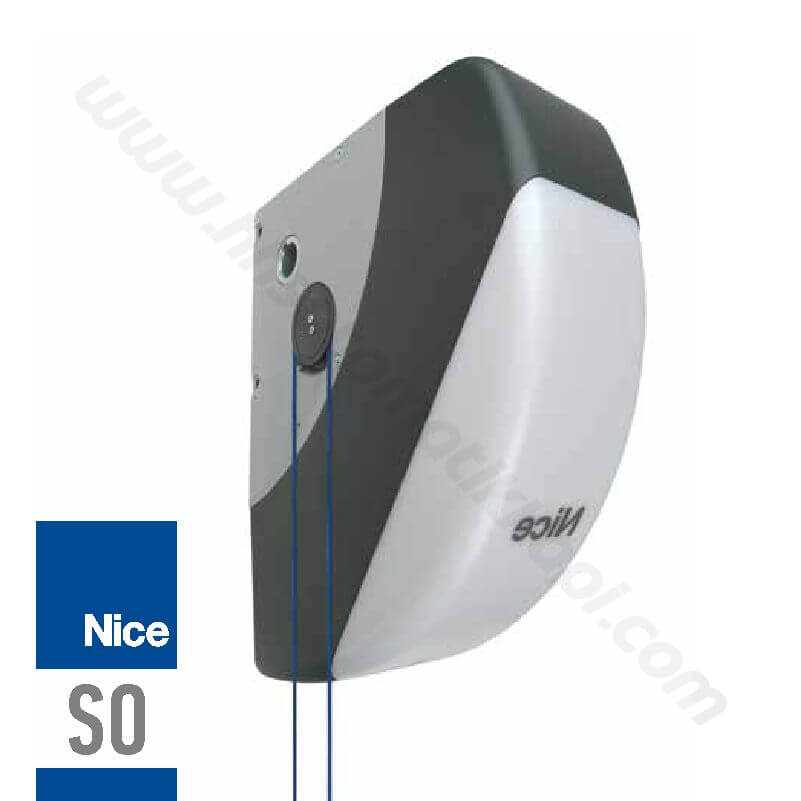

Direk milden (şafttan) tahrikli motor sistemidir.
24VDC çalışır. Sık Kullanıma Uygundur. 25 m2‘ye kadar kapılarda uygulanabilir. (Personel Kapısı ve ilave ağırlık olduğunda teknik tablodan incelenmelidir.)’
Kontrol ünitesi üzerindedir. Enkoder ile konum belirleyebilir. O-View El Terminali ile kurulum yapılabilir.
| Elektrik Girişi | : | 230 VAC |
| Çektiği Akım | : | 1.6 A |
| Güç | : | 250 Watt |
| Hız | : | 30 rpm |
| Kuvvet | : | 50 Nm |
| Çalışma Sürekliliği | : | 15 kez/saat |
Direk milden (şafttan) tahrikli motor sistemidir. Zincirli (Caraskal) Manuel mekanizmasına sahiptir. 0,37 Kw güç üretir. 70 Nm torkla çalışabilir.
| Maksimum Tork | : | 70 Nm |
| Motor Gücü | : | 0,37 kW |
| Elektrik Girişi | : | 1×230 V |
| Çektiği Akım | : | 2,3 Amper |
| Çalışma Sürekliliği | : | 5 kez/saat |
| Koruma Sınıfı | : | IP 54 |
Direk milden (şafttan) tahrikli motor sistemidir. Zincirli (Caraskal) Manuel mekanizmasına sahiptir. 70 Nm modelleri mevcuttur. Tri-Phase besleme ile çalışır.
| Maksimum Tork | : | 70 Nm |
| Motor Gücü | : | 0,37 kW |
| Elektrik Girişi | : | 3×230 V |
| Çektiği Akım | : | 1,8 Amper |
| Çalışma Sürekliliği | : | 7 kez/saat |
| Koruma Sınıfı | : | IP 54 |
Direk milden (şafttan) tahrikli motor sistemidir. Zincirli (Caraskal) Manuel mekanizmasına sahiptir. 120 Nm modelleri mevcuttur.
| Maksimum Tork | : | 120 Nm |
| Motor Gücü | : | 0,37 kW |
| Elektrik Girişi | : | 1×230 V |
| Çektiği Akım | : | 9,5 Amper |
| Çalışma Sürekliliği | : | 6 kez/saat |
| Koruma Sınıfı | : | IP 54 |
Tek Phase veya Tri-Phase motorları sürebilir. 2,2 kW ya kadar destekler. O-View el terminali ile kolay programlanabilir. IBN4N kullanıcı arayüzü ile uyumludur. OXI soketli alıcılarla kullanılabilir.
| Maksimum güç | : | 2,2 kW |
| Koruma Sınıfı | : | IP 55 |

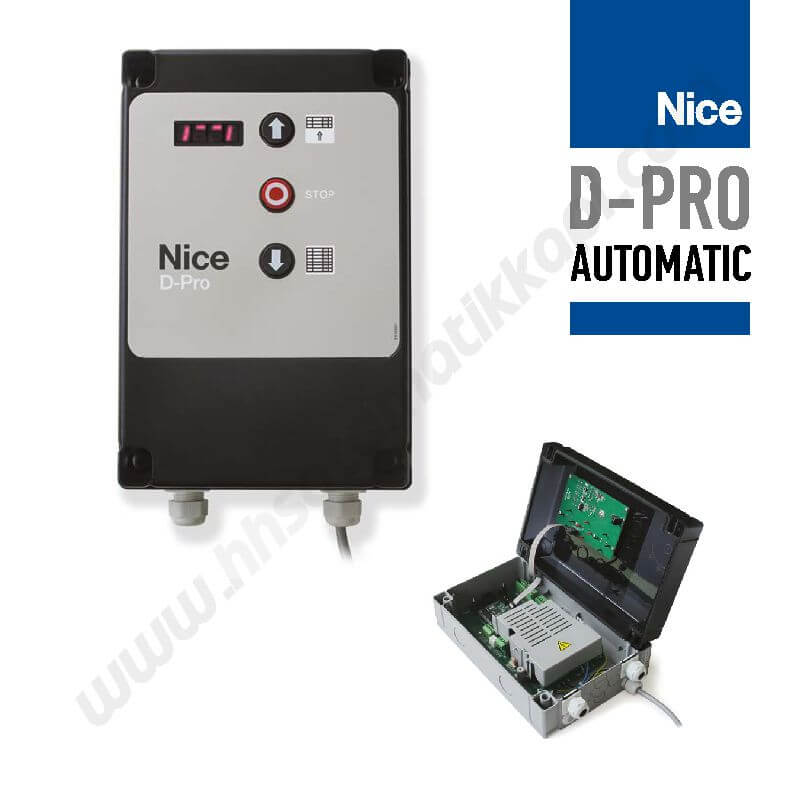

Tek Phase veya Tri-Phase motorları sürebilir. Digital ekran ile hata kodları görüntülenebilir. O-View el terminali ile kolay programlanabilir. OXI soketli alıcılarla kullanılabilir.
| Maksimum güç | : | 2,2 kW |
| Koruma Sınıfı | : | IP 55 |
